蓝点无限 UWB软硬件开源方案-STM32G0

蓝点无限

本帖为蓝点无限一套软硬件全开源UWB 套件。本套件开源的原则奉行极简够用原则，可以满足一般UWB测距定位需求。

1. 硬件资源说明

主控：STM32G030F6P6，8KB SRAM，32KB Flash，TSSOP20封装。STM32G030F6P6 是ST G0 系列比较低端的一款32bit Cortex-M0 处理器，最高工作频率64Mhz。
经过实际测试，UWB 测距定位8KB SRAM 和 32KB Flash完全够用，而且还可以额外外接一个OLED

电源：ASM1117-3.3，电源输入接口mini-usb 5V
串口：STM32G030F6P6 板载一路串口
晶振：使用STM32G030F6P6 内置晶振，无需使用外置晶振
UWB模组：双接口设计，兼容官方UWB模组和我们蓝点M400模组


整体预览图如下，底板器件少，STM32G030F6P6 在目前STM32 飞涨的情况下提供了极高的性价比，同时TSSOP20封装对于手工DIY 非常友好，焊接失败率较低。



2. 原理图简单说明

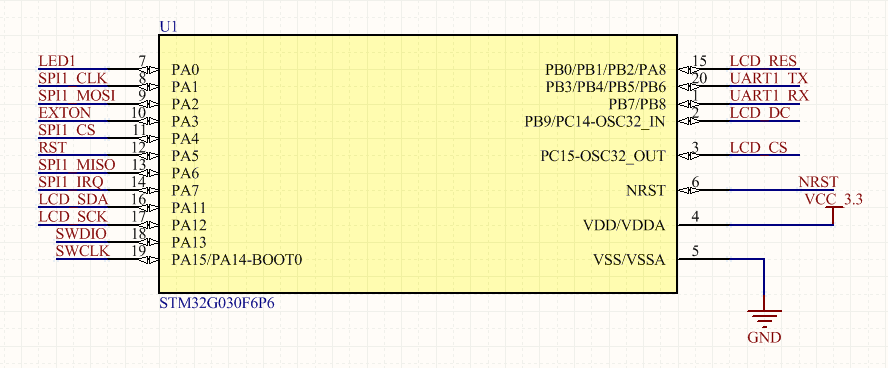

STM32G030F6P6 一共只有20个引脚，资源相对有限，我们板子目前是设计一款UWB 底板，也算足够，LED OLED 串口 UWB，所有这些刚刚将所有引脚全部分配完毕，原理图主控部分

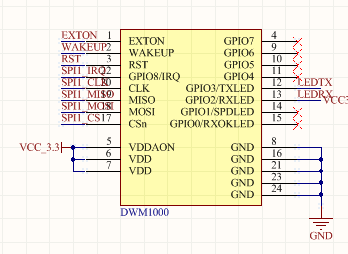

UWB 模组接口


3. 实物图片


4. 硬件资源下载
包括原理图和PCB，都是源文件，可以直接去打样测试。
PCB器件较少，简单布局布线，有审美要求的可以自己重新处理。

“附件”:
STM32G030F6_UWB.7z (2.53 MB, 下载次数: 24, 售价: 10 金钱)

2022-3-31 00:06 上传

点击文件名下载附件



5. 软件代码
软件代码使用我们自研框架开发，这里开源的代码是在我们自研框架基础上进行深度整合

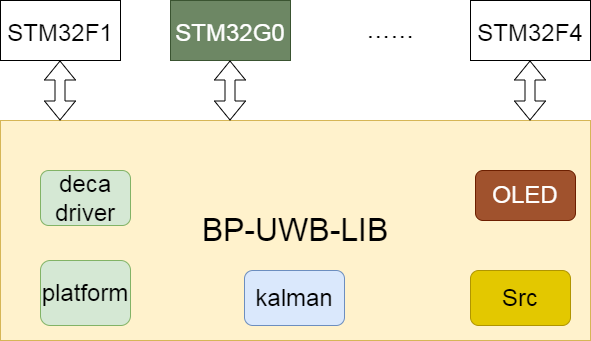

基本框架可以适配自有多种版型（如下截图所示）。我们将与版型硬件无关的代码尽量做成一个lib，每个版型硬件通过STM32-Cube进行初始化
可以实现硬件版型混用，例如测距两个模块中可以两个模块可以选取1个bp50，一个bp400.


目前这套代码已经已经实现了测距和定位功能，逐步优化测试，本帖开源STM32G0_UWB 测距功能相关代码。



测距代码下载：
STM32_Cube_UWB_STM32G0.rar (919.26 KB, 下载次数: 14, 售价: 10 金钱)

2022-3-31 00:14 上传

点击文件名下载附件

代码配置 bphero_uwb.h文件，说明如下，总体，测距而言，一个TX一个RX。由于测距我们只有一个模块通过OLED显示，对于外接OLED的模块，
需要将#define LCD_ENABLE 前面的注释去掉。对于液晶不存在的模块，注释掉改行。

1. //！！！！重要说明！！！！

2. //RX_NODE 和 TX_NODE 编译的时候只能有且只有一个打开

3. //RX_NODE  接收节点，通常称作为基站

4. //TX_NODE  发送节点，通常称作为标签

5. //#define RX_NODE

6. #define TX_NODE

7.

8.

9. //如果是RX节点，定义短地址为0x0002

10. #ifdef RX_NODE

11. #define SHORT_ADDR 0x0002

12. #define LCD_ENABLE

13. #endif

14.

15. //如果是TX节点，定义短地址为0x0001并且使能LCD

16. #ifdef TX_NODE

17. #define SHORT_ADDR 0x0001

18. //#define LCD_ENABLE

19. #endif

复制代码
